Определение параметров Тиэля Смолла с помошью программы JBL SpeakerShop

JBL SpeakerShop (Скачать ?? Вот или вот)

Сайт с другими прогами которые нам понадобяться Вот или вот)

И так немного о том как же можно определить параметры Тиэля Смолла от которых нам никуда не уйти при проектировании сабвуферов. Возможность их померть в домашних условиях предоставляет нам программа JBL SpeakerShop. Для этого нам нужна конечно сама программа, немного опыта работы с електрическими компонентами, а так же не обойдеться без пилы и стоместки (значительно проще в этом смысле способ измерения с помощью "коробочки" ).

И так сначала выбираем пункт test --> Loudspeaker, как показано на рисунке, и сразу видим еще один загадочный пункт, с помощью него программа нам дает возможность померять параметры диффузора динамика который может быть использован вместо фазоинвертора для воспроизведения низких частиот передаваемых задней частью диффузора нашего основного динамика. Проще сказать если мы успели поломать к примеру один низкочастотник, мы отрываем от него магнит, устанавливаем в коробку (закрытый ящик) вместе с рабочим, и при движении нашего рабочего динамика диффузором внутрь коробки, наш не робочий под действием давления воздуха выдвигаеться вперед. Короче одна из стенок нашей коробки становиться упругой м воспроизводит именно тот частотный диапазон оторого порой нам не хватает в частотной характеристике динамика. Углубляться не будем принципы измерения примерно одинаковы, так что если кто заинтересуеться, может обратиться и к этому пункту.

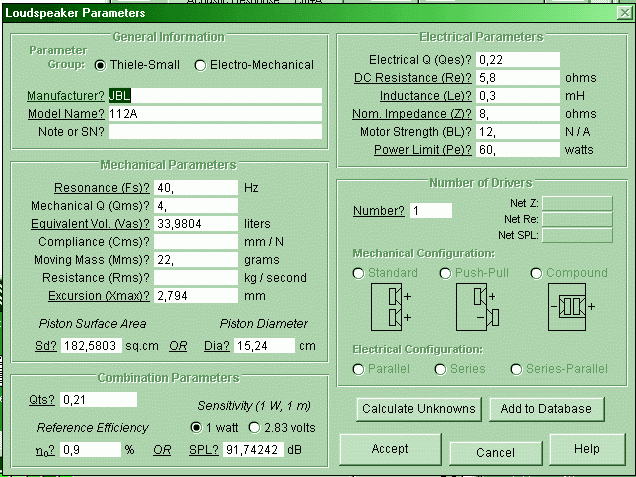

Программа первым шагом предлагает нам ввести свое имя, серийный код, название модели, это может быть полезно когда вы будете работать с каталогам динамиков предложенных Спикершопом, куда вы можете занести и свой динамик.
Но это не самое главное, скорее важнее список аппаратуры которая нам понадобиться для теста и принципиальная схема сборки.

- Итак нам понадобиться signal generator, тобишь нам нужна прога которая бы выдавал синусоидальный сигнал на выход звуковой карты (к примеру вот такая сам сайт и прога).
- Усилитель Ватт так на 100 на 4 омную нагрузку (рас мы занялись созданием саба такой у нас имееться!!!!!!!)
- резистор (сопротивление) на 1000 Ом на 2 Ватта
- Вольтметр и омметр, короче тестер !!!!!!!!!!!!ВАЖНО что тестер должен мерять напряжение переменного тока до 0,001 Вольта - имено из-за этой загвоздки метод не прижился у меня так как очень дорогостоящий!!!!(тестер стоит около 20 долларов)
- закрытый ящик, с дыркой для динамика :):):):):):) в который мы будем вставлять динамик и тестить.

Зя (закрытый ящик) должен быть таким

Диаметр диффузора ( как померять описано ниже)	Объем ящика
13 cm	3.5 liters
20 cm	15 liters
25 cm	30 liters
30 cm	60 liters
38 cm	120 liters
46 cm	170 liters

Ну вот и все что надо в принципе, на схемке выше изображена схема соединения, не спешите соединять мы к ней еще вернемся!

Когда мы ввели все чем хотели бы отличиться в будущем, переходим уже непосредственно к измерениям, ьерем тестер и меряем сопротивления резистора именно того который вроде как 1000 Ом. и воодим значение которое вывел нам тестер.

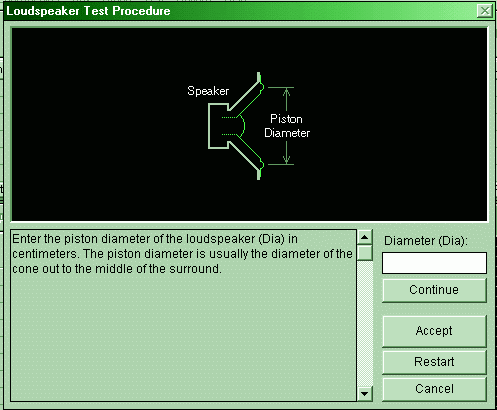

Дальше меряем диаметр диффузора - линейкой!! Меряем от середины диффузородержателя до сердины его самого, тоесть не до коемки (самого корпуса) а до середины поверхности которая якобы сгибаеться при движении диффузора. К сожаленитю программа не дает возможности вводить площадь диффузора в следствиичего овавльные динамики прийдеться прикидывать на глаз:):):):)!!!(какой бы он был если бы был круглым!)

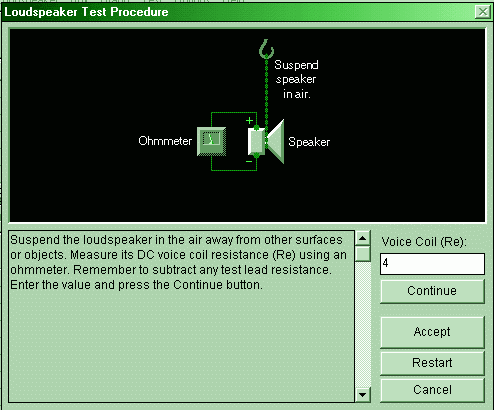

Дальше меряем сопротивление диамика с помощью все того же тетера, не верьте картинке подвешивать его не надо!!!

Теперь возвращаемся к нашей схемке соединений и к крюку!!! Программа советует разместить динамик подальше от всяческих поверхностей, во избежания резонансов которые могут повлиять на измерения, как показано на картинке с крюком, подвешиваем к потолку. Для не грамотных не буду обьяснять как обойти этот пункт:):):):):)
Схема простая, подключаем усилитель (100 Ватт) к компьютеру (к выходу звуковухи) и последовательно с сопротивлением в 1000 Ом (1КОм) подключаем динамик)

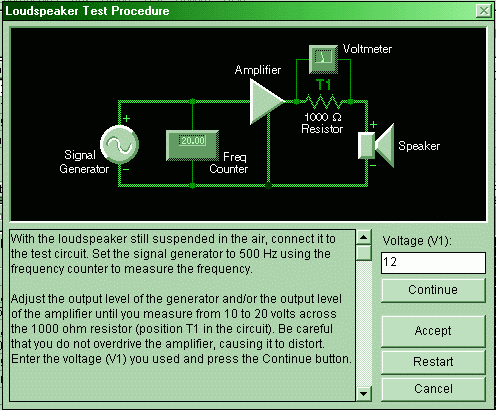

Тут же первый шаг который мы делаем, запускаем программу генератора тона (описана выше) и выставляем в ней частоту 500 Hz, настраиваем громкость усилителя так что бы вольтаж на концах нашого резистор был в районе 10......20 Вольт, и вписываем точное значение которое при этом показывает тестер.

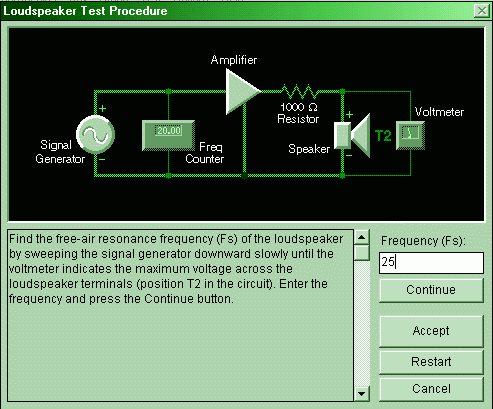

Теперь меряем резонанс динамика в открытом воздухе, для этого подключаем тестер к контактам динамика, оставляя схему в прежнем собраном виде, и включив тон генератор, начиная где-то с 150 Гц, снижаем частоту до тех пор пока она вольтметр не покажет наибольшее значение, логично что после него вольтаж будет падать. Фиксируем частоту на тон генераторе и вписываем в спикершоп.
На следующей вкладке вводим наибольший вольтаж завиксированый выше на тестере.(воводим конечно значение до сотых)
На следующе вкладке мы снижаем чатоту генератора тонов до тех пор пока тестер не покажет значение предложеное спикершопом (на вкладке в окошке с пояснениями слева), и конечно же опять записываем пчастоту зафиксированую на генераторе.
Дльше следуют теже самые действия только в большую сторону от зафиксированого резонанса динамика в открытом воздухе. Увеличиваем частоту до тех пор пока не зарегестрируем нужного вольтажа на тестере.
Обычна программа после данного пункта очень ругаеться что величины не достаточно точные, вы можете это пропустить, но конечно это скажеться на измерениях, если не появилось замечательно!!

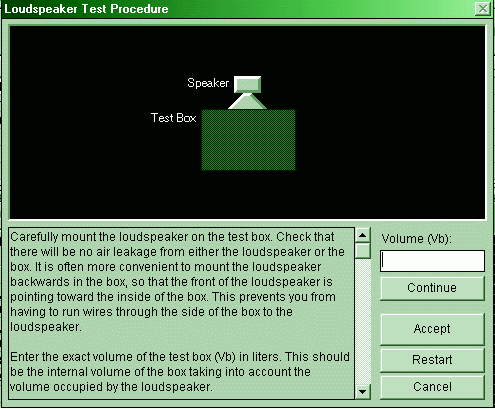

Теперь програма просит вас ввести объем Закрытого ящика, который мы уже нашли под наш динамик выше, вводим его объем.

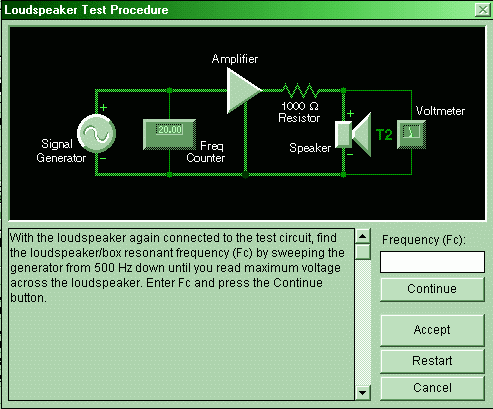

Теперь находим резонанс динамика в нашем ящике, для этого просто устанавливаем динамик в нее, только лицевой стороной внутрь, схему оставляем прежней, и меряем на контактах динамика вольтаж, снижая частоту генератора от 150 Гц вниз до тех пор пока не зарегестрируем наибольший вольтаж.
На следующей вкладке вводим само значение вольтажа на тестере.
Опять таки отталкиваясь от значения резонанса в коробке, уменшаем частоту генератора пока не зафиксируем вольтаж предложеный програмой (на вкладке в окошке с пояснениями слева).Потом опять таки от значения резонанса в коробке, идем вверх увеличивая частоту до предложенного вольтажа программой.

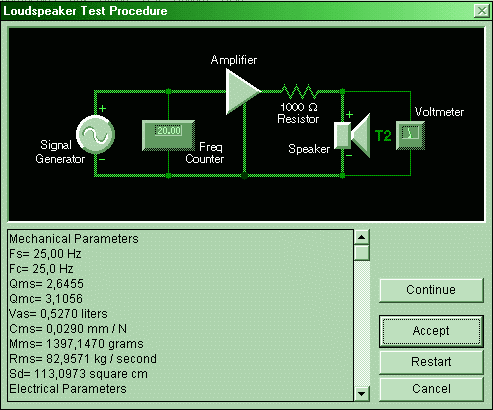

Жмем Ок! получаем результат!!!!. В левом окошке написаны все параметры вашей динамической головы, продолжив спикершоп примет эти парметры (тоесть теперь вы можете строить графики и расчитывать не задаваясь вписыванием паравметров в таблички спикершопа исходных данных) и вы сможете в меню Файл сохранить их на долгую память, либо занести в базу данных спикершопа. (сделайте это до закрытия программы:):):):)
