Разибираем музыкальный центр Daewoo ACD6760 с проигрывателем для пластинок (Часть 1)
Ну что ж, давайте заглянем внутрь тех устройств которые нам с таким азартом парят в магазинах и которые мы с таким азартом описываем «Зачем мне домашний кинотеатр, у меня есть муз. ЦЕНТР».
Открыв впервые свой муз. центр Daewoo ACD6760, я сразу понял что обманывать людей научились уже в 1996 году (год покупки).

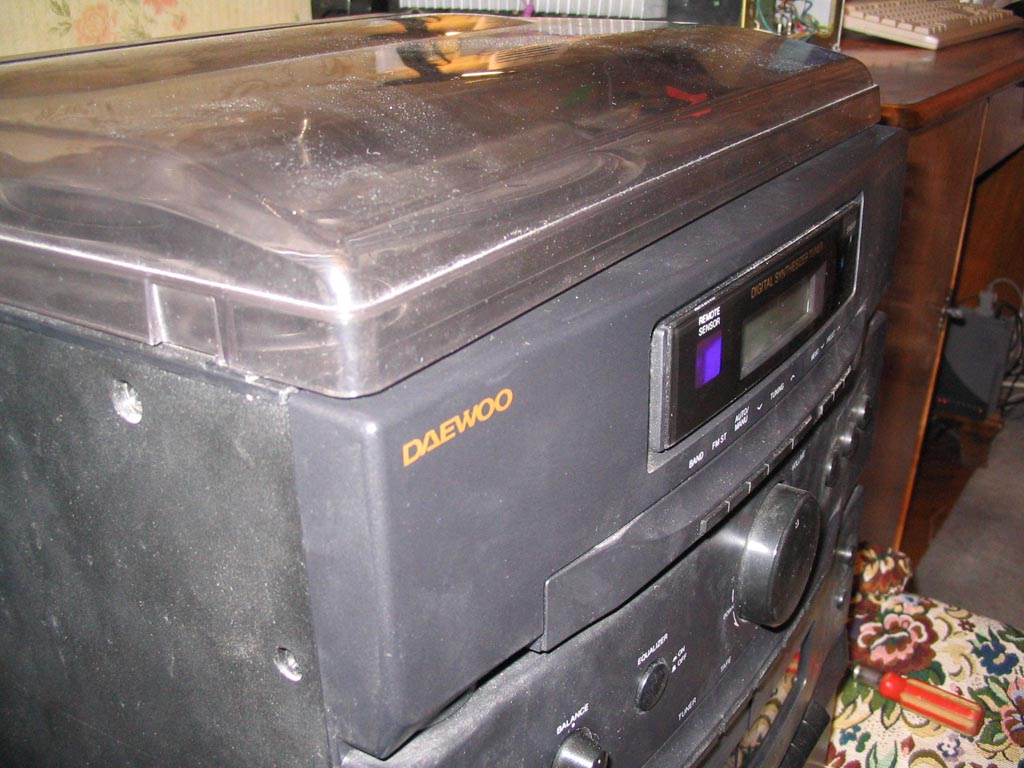

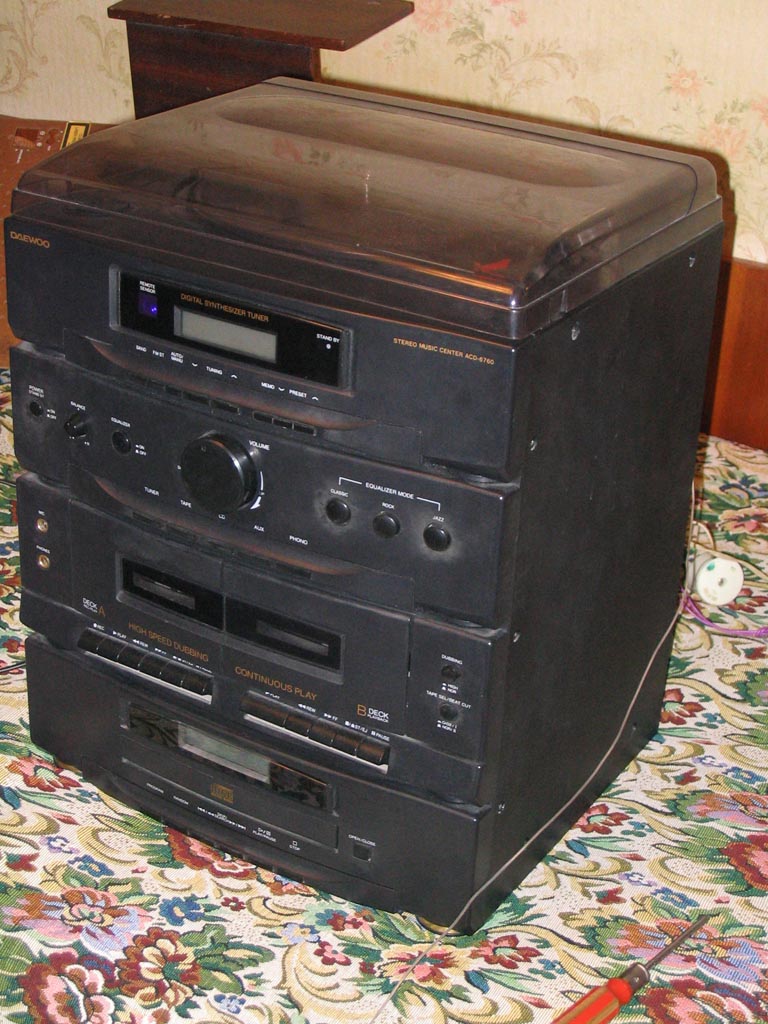

Презентовали мне тогда, вот такое красивое изделие…
Пообещали два канала по 30 Ватт, с невероятно чистым звуком.
Открыв его уже через два года, когда поломались деки для кассет, все содержание напомнило мне о китайских тетрисах и приставках одноразового использования.
Все мои потуги исправить поломку магнитофона, приводили только к новым его поломках, так как практически в руках деки у меня разваливались.
В итоге я решил собрать все как было и радоваться тому что есть. Еще через год центр перестал читать некоторые муз. диски, буквально через месяц работы, диски перестали читатся вообще..:(:(:(:(
В это же время сгорает лампочка подсветки дисплея, слава Богу ее я заменил. Диско-читатель так и не заработал…..диагноз поставили и сказали, что сел лазер и стоимость починки обойдется мне примерно как треть нового центра. Ясное дело, что я решил использовать его просто как РАДИО.
Так же у музыкального центра есть проигрыватель для пластинок, который никогда не подводил и имеет керамическую иглу.
Вернемся к тому что внутри.

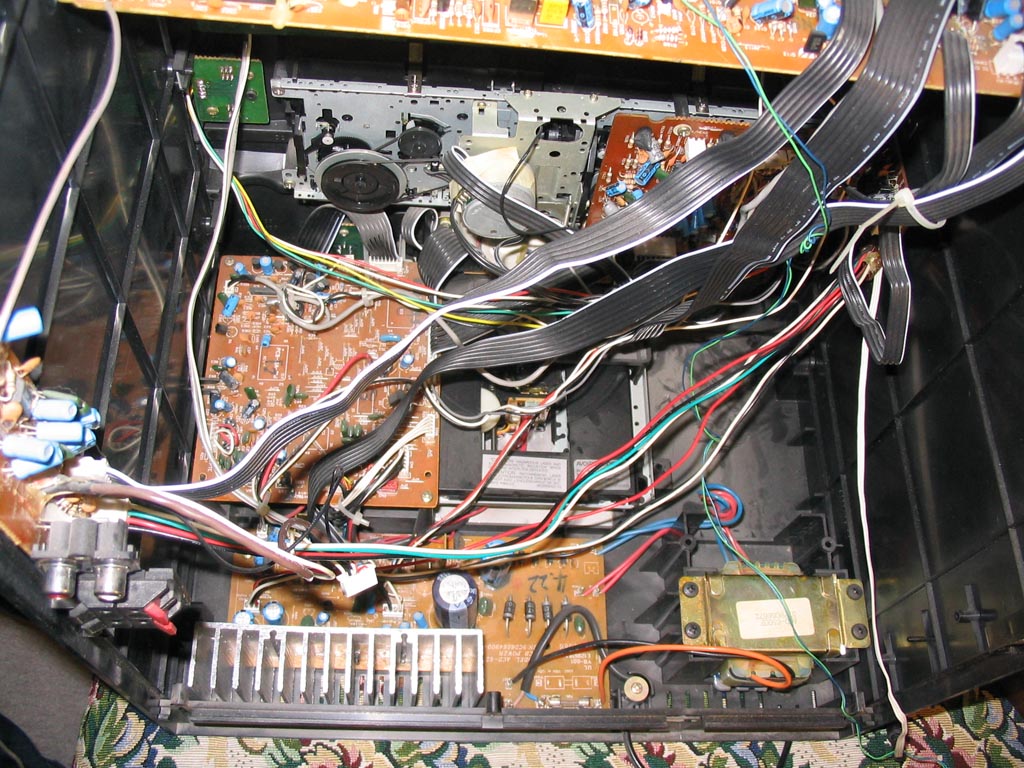

Вот так это все выглядет - уже по прокладке соединяющих токонесущих и сигналонесущих проводов можно было сделать выводы о качестве испольнения. Крепились они тоже с помощью профессиональных разъемов типа «Что б держалось»

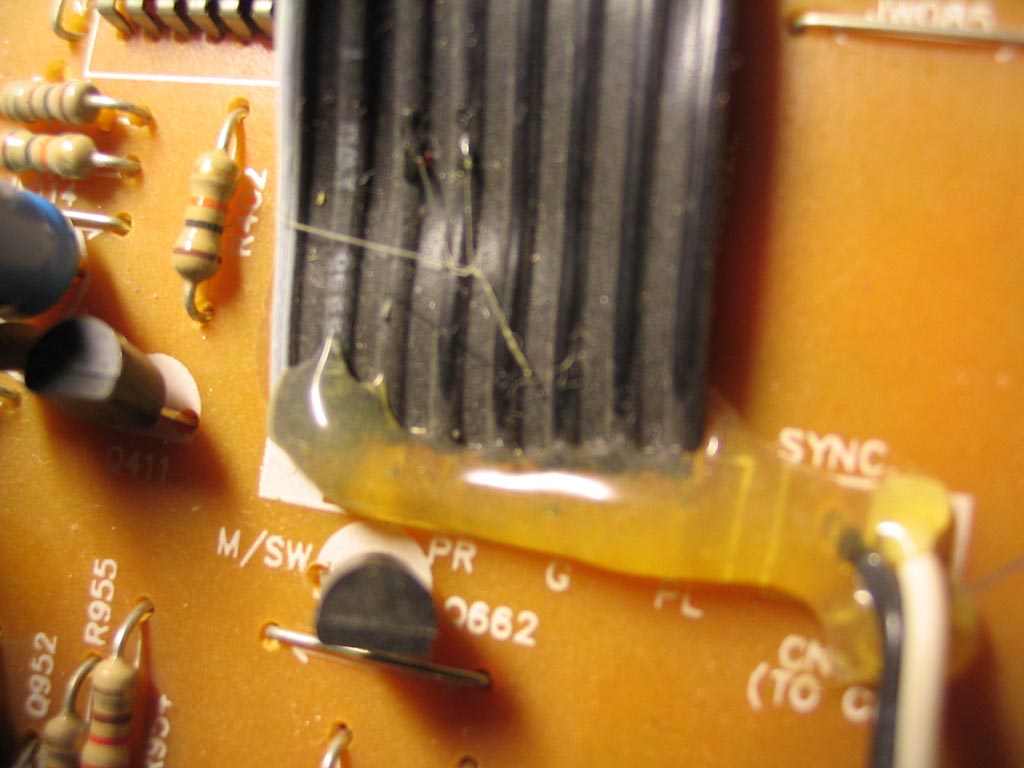

элементы плат не отличались своей дороговизной и крепились примерно тем же надежным способом

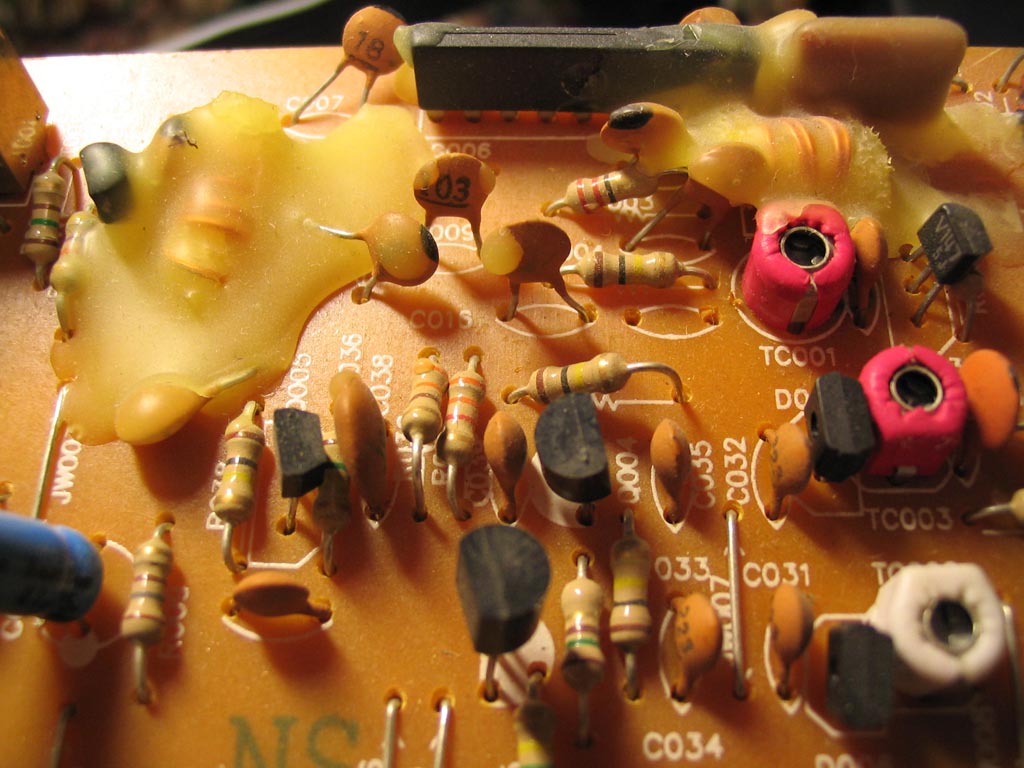

Хочу заметить, что при всем при этом, тюнер центра отличался довольно сносным качеством, не многие центры следующих поколений могут похвастаться такими тюнерами.
Зато регуляторы громкости, баланса и другие, были сделаны настолько надежно, что их ручки вываливались прямо с внутренностями центра.
Кнопки регулирующие разные функции центра, часто любили не срабатывать, либо срабатывали дважды при одном нажатии….
Все что показалось мне ценным в этом центре на сегодняшний день, это его усилитель в 30 Ватт на канал.
Его и решил я изучить в последний раз как открывал центр.

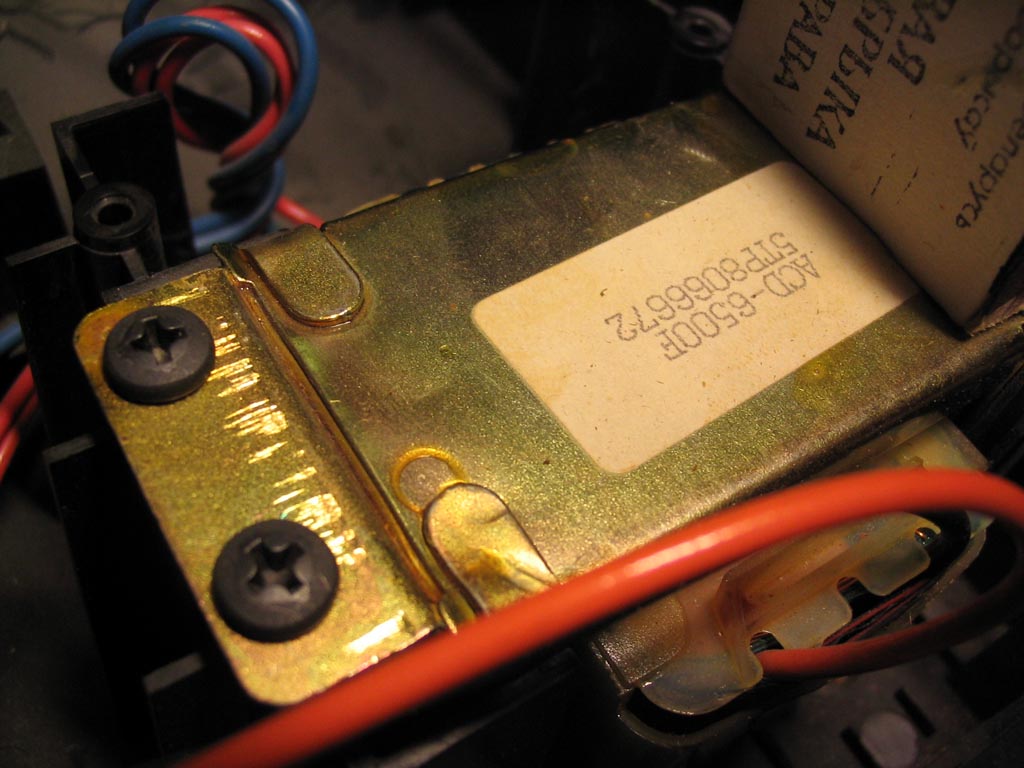

Блок питания имелся у нас такой, довольно внушительного размера
Однако после замеров ничего хорошего он не показал, давал он всего 30 Ватт в одном плече при питании 12 Вольт, и еще меньше в другом.

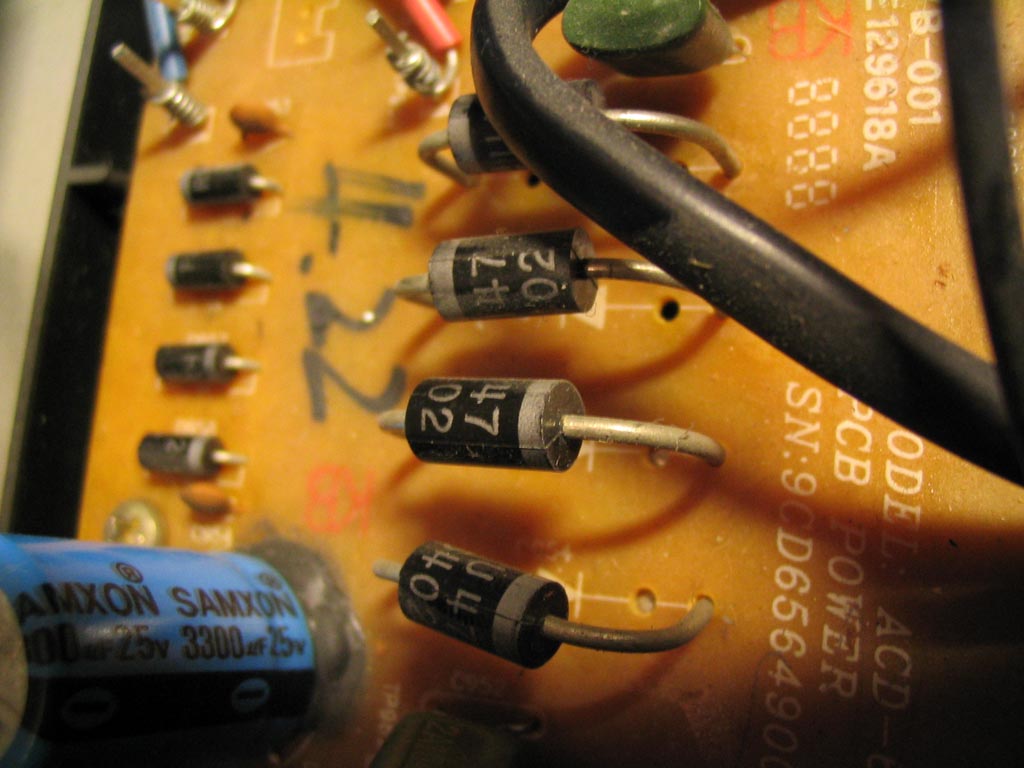

После него стояли себе таки диодики
И бочки если мне не изменяет память на 4500 мкф и 3300 мкф для каждого плеча.

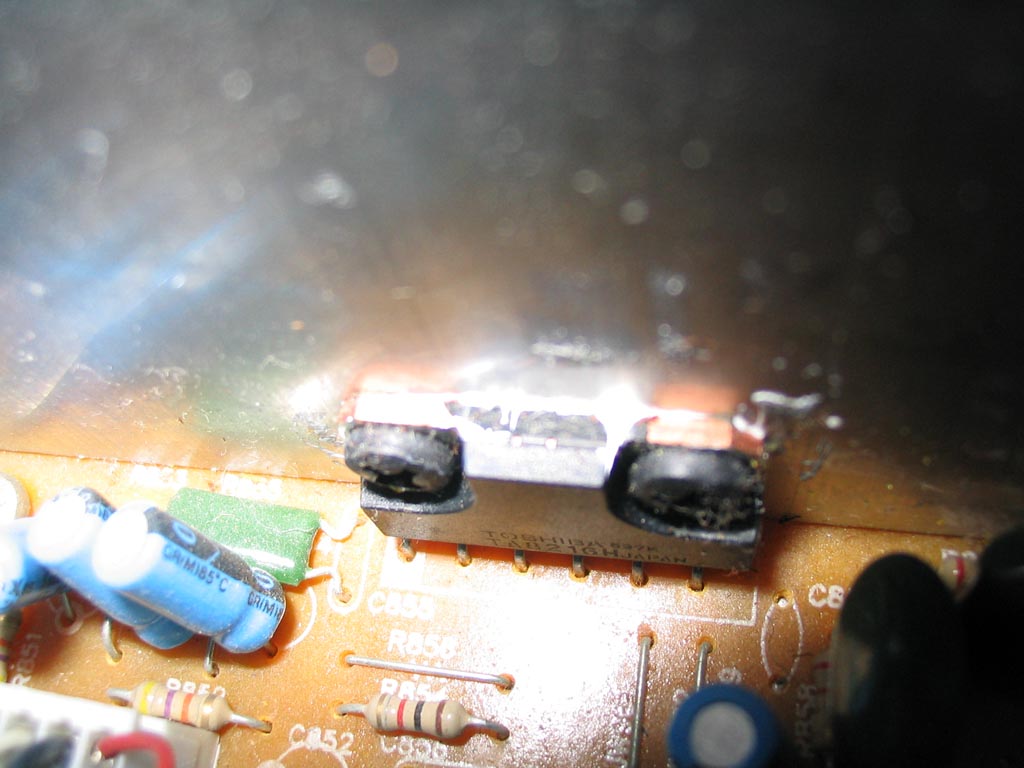

От всего этого и питается наш усилитель, вот этот
Посмотрев ПДФ на микруху я увидел то что увидите вы все скачав его к примеру ОТСЮДА ---> ta8216H.pdf
Получили мы в пиковой мощности при THD=10%, всего по 13 Ватт на канал, нагрузка у нас 6 Омная (в комплекте с центром), грубо предположим, что усилитель и на нее даст нам по 13 Ватт питаясь от однополярного источника, снова приходим к выводу что данный агрегат можно нести только на мусорку, либо разобрать на детали.
